Uralt- Netzteil

jueki / 12 Antworten / Baumansicht Nickles

Ich muß ein 200W uralt- Netzteil "Octek 009V":

http://www.nickles.de/user/images/111275/octek.jpg

außerhalb eines PC zum Laufen bekommen.
Das hat zwar einen direkten Netzschalter - aber einschalten läßt es sich nicht.
Unter der Google- Suche "Octek 009V" finde ich auch nichts.
Diese Art Netzteile war vor meiner Zeit mal aktuell.
Bevor ich da aufschraube und herumsuche: Weiß noch jemand, wie da die Anschlußbelegung war, welche Kontakte man eventuell brücken muß?
Das brücken der verdrillten leitung brachte nichts - neben den normalen Stromsteckern sind da noch zwei, bezeichnet mit "P8" und "P9".
Danke erst mal!

Jürgen

- Nichts ist schwerer und nichts erfordert mehr Charakter, als sich im offenem Gegensatz zu seiner Zeit zu befinden und laut zu sagen "NEIN!" Kurt Tucholsky
bei Antwort benachrichtigen
Conqueror jueki „Uralt- Netzteil“
Optionen

Steht irgendein Stadard drauf "AT"

bei Antwort benachrichtigen
jueki Conqueror „Steht irgendein Stadard drauf AT “
Optionen

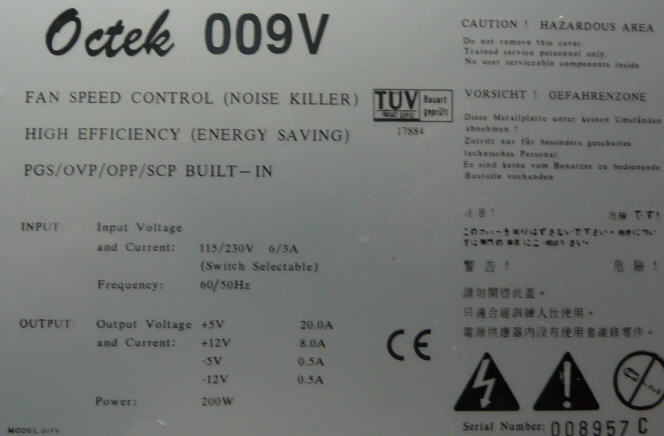

Nein - das ist alles, was ich erkennen kann:

http://www.nickles.de/user/images/111275/octek1.jpg

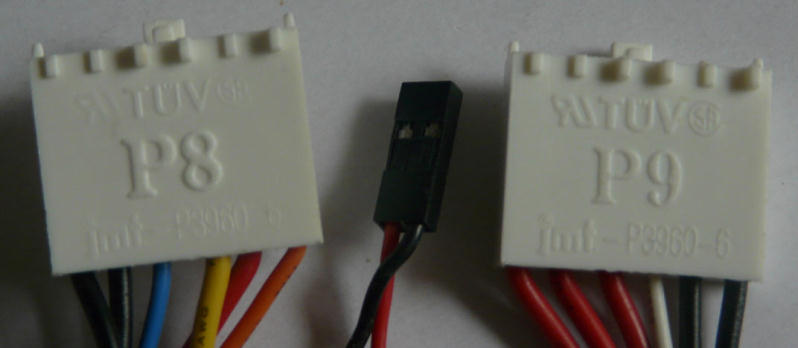

außer den normalen, heut noch verwendeten Stromsteckern (Festplatten) sind nur noch diese vorhanden:

http://www.nickles.de/user/images/111275/octek2.jpg

Jürgen

- Nichts ist schwerer und nichts erfordert mehr Charakter, als sich im offenem Gegensatz zu seiner Zeit zu befinden und laut zu sagen "NEIN!" Kurt Tucholsky
bei Antwort benachrichtigen
jueki Nachtrag zu: „Nein - das ist alles, was ich erkennen kann:...“
Optionen

Mit AT- Netzteil hast Du mich auf eine Idee gebracht - hab gesucht und das gefunden:

http://de.wikipedia.org/wiki/PC-Netzteil#AT-Format

Wenn ich das richtig verstehe, haben diese Netzteile außer dem Netzschalter gar keine weitere Schaltmöglichkeit.
Da ich da nichts messen kann (außer 2,4V Gelb - Schwarz) besteht die Wahrscheinlichkeit, das das Netzteil defekt ist.
Werde ich es also aufschrauben und nachschauen müssen, damit das Maschinchen wieder läuft.

Jürgen

- Nichts ist schwerer und nichts erfordert mehr Charakter, als sich im offenem Gegensatz zu seiner Zeit zu befinden und laut zu sagen "NEIN!" Kurt Tucholsky
bei Antwort benachrichtigen
Conqueror jueki „Nein - das ist alles, was ich erkennen kann:...“
Optionen

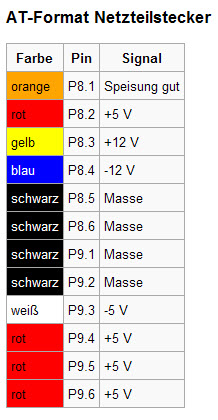

Es ist ein Netzteil nach AT Standard
http://www.nickles.de/user/images/18458//at.jpg

Aber eigentlich müsste ein Netzteilschalter herausgeführt sein, zum Einschalten an der Vorderfront des PCs.

bei Antwort benachrichtigen
jueki Conqueror „Es ist ein Netzteil nach AT Standard...“
Optionen
Aber eigentlich müsste ein Netzteilschalter herausgeführt sein
Ja, ist es auch. Im ersten Bild meines Startpostings -das schwarze Kabel mit Schalter rechts unten.
Da ich das aber nach dem Ausbau einschaltete und der Lüfter nicht, wie gewohnt loslief, außerdem anstelle von +12V nur eine kleine Restspannung meßbar war, vermutete ich eine Einschalt- Brücke. Wie ich es von ATX gewöhnt bin.
Das ist nicht der Fall - also ist das NT kaputt und es muß ein neues her.
Dieses NT versorgt die Steuerung einer kleinen Blechbearbeitungsmaschine.
Die Kontroll- Lämpchen an dieser Maschine werden (blöderweise) von einer anderen Stromquelle versorgt, deshalb nahm ich an, das NT wäre in Ordnung.
Fehler schneller gefunden, als ich dachte.
Danke!

Jürgen
- Nichts ist schwerer und nichts erfordert mehr Charakter, als sich im offenem Gegensatz zu seiner Zeit zu befinden und laut zu sagen "NEIN!" Kurt Tucholsky
bei Antwort benachrichtigen
Alpha13 jueki „ Ja, ist es auch. Im ersten Bild meines Startpostings -das schwarze Kabel mit...“
Optionen

Schließ mal was an und guck.

Könnte ne Grundlast benötigen.

Sonst ist das Teil halt hin.

bei Antwort benachrichtigen
Alpha13 jueki „Nein - das ist alles, was ich erkennen kann:...“
Optionen

Ist ein uraltes AT Netzteil:
http://de.wikipedia.org/wiki/PC-Netzteil#AT-Format

http://de.wikipedia.org/wiki/AT-Format

http://www.elektronik-kompendium.de/sites/com/0601151.htm

Das wird durch den Schalter am dicken scharzen Kabel eingeschaltet.

bei Antwort benachrichtigen
jueki Alpha13 „Ist ein uraltes AT Netzteil: http://de.wikipedia.org/wiki/PC-Netzteil AT-Format...“
Optionen

Danke auch Dir, Alpha13.
Ich habs aufgeschraubt, das Erste, was mir auffiel, war eine eingelötete Feinsicherung die sah etwas schwärzlich aus.
Hab ich gegen eine neue (6Af) ausgetauscht nun gehts wieder.
und Tatsache eine Grundlast (hab eine Seagate Festplatte ST31720A, 1,6GB) anschließen müssen, um etwas zu messen.
Nun bleibt mir noch die Suche nach der Ursache der durchgebrannten Sicherung.
Die Kondensatoren sehen jedenfalls alle noch gesund aus.

Jürgen

- Nichts ist schwerer und nichts erfordert mehr Charakter, als sich im offenem Gegensatz zu seiner Zeit zu befinden und laut zu sagen "NEIN!" Kurt Tucholsky
bei Antwort benachrichtigen
_Quax jueki „Danke auch Dir, Alpha13. Ich habs aufgeschraubt, das Erste, was mir auffiel, war...“
Optionen

Moin Jürgen, ich weiß, du willst sowas nicht hören aber:
Sicherungen gehen auch "einfach mal so" hoch.
Bei 230 V Betriebsspannung sollte mit 3 A abgesichert werden.

cu _Quax

bei Antwort benachrichtigen
jueki _Quax „Moin Jürgen, ich weiß, du willst sowas nicht hören aber: Sicherungen gehen...“
Optionen

Warum sollte ich das nicht hören wollen? Jeder, wirklich jeder Hinweis ist mir bei meinen Fragen immer willkommen!
Trotzdem werd ich das am Dienstag, wenn ich wieder an diesem Maschinchen bin, untersuchen. Sicherungen können tatsächlich ab und an mal ohne Grund "sterben".
Aber dabei schwärzen die nur sehr selten das Glasrohr innen spiegelnd schwarz.
3A? Der Wert 6A Flink steht aufgedruckt auf der Leiterplatte.

Jürgen

- Nichts ist schwerer und nichts erfordert mehr Charakter, als sich im offenem Gegensatz zu seiner Zeit zu befinden und laut zu sagen "NEIN!" Kurt Tucholsky
bei Antwort benachrichtigen
_Quax jueki „Warum sollte ich das nicht hören wollen? Jeder, wirklich jeder Hinweis ist mir...“
Optionen

Aber da steht doch : Input Voltage and Current - Eingangsspannung und - Strom
selectable - schaltbar bei 230 Volt 3 A , bei 115 V wären es 6 Ampere.
230 x 3 = 690 , 115 x 6 ebenso = 690 W "Einschaltleistung".

cu _Quax

bei Antwort benachrichtigen
jueki _Quax „Aber da steht doch : Input Voltage and Current - Eingangsspannung und - Strom...“
Optionen

Mag schon sein - aber wenn der Wert 6A Flink da aufgedruckt ist und eine Sicherung 6A Flink eingebaut war, werde (und habe) ich ohne nachzudenken und ohne irgendwelche Berechnungen wieder einen 6A Flink eingesetzt...
Damit lief das Teil ja sicher schon 10 Jahre lang.

Jürgen
